管路附件中有一種裝置，它可以控制輸送介質流動、改變介質和通路斷面的流動方向，這種裝置就是
儀表閥門。儀表閥門的密封性是最重要的一項技術性能指標，密封性能決定了在輸送介質流動過程中在各密封部位是否能阻止是否介質泄漏。
鎮江太平洋電氣有限公司生產的儀表閥門有
氣源分配器、 針型閥、 球閥、 截止閥、 閥組、 外螺紋針型閥、
卡套式針型閥、
承插焊針型閥、
等等，我公司生產的儀表閥門杜絕了閥內泄漏和閥外泄漏，外漏更是在不能允許的范圍之內，我們的儀表閥門產品具有可靠的密封性能。
本文將會在

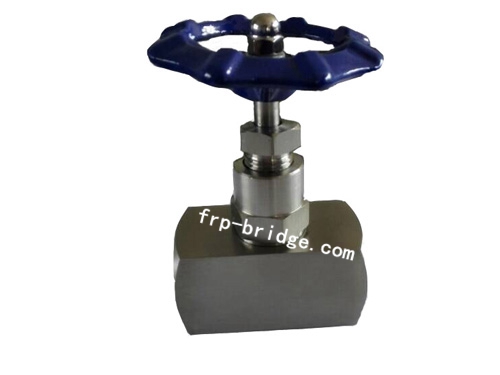

外螺紋針型閥的特性、用途、規格上面做詳細的說明與介紹，鎮江太平洋電氣有限公司作為是專業的外螺紋針型閥生產廠家，為您選購適合自己的產品做一定的指導是必要的。
要問外螺紋針型閥哪里好，當選鎮江太平洋電氣有限公司，聯系電話:0511-88522228 88131198 88130818。
詳細信息
| 零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
| J21/3W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
| J21/3W-160、J2W1/3－40 |
優質碳鋼 |
鉻不銹鋼 |
外螺紋針型閥主要性能規范：
| 型號 |
公稱壓力
Mpa |
試驗壓力PSMpa |
工作壓力
Mpa |
工作溫度
℃ |
適用介質 |
| 殼體 |
密封液 |
密封氣 |
| J21/3W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣
水、酸、蒸汽、
油品等 |
| J21/3W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
| J21/3W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
| J21/3W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
外螺紋針型閥主要外形及連接尺寸：
公稱直徑DN
mm |
尺 寸 |
重量
kg |
| Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
| 6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
| 10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
| 15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
| 20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
| 25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |
工作原理
外螺紋針型閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥,蝶閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名。
外螺紋針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
針型閥的參數
公稱通徑6~40mm
壓力范圍1.6～32.0MPa
適用介質水、油品、蒸汽、石油氣等
制造標準GB ANSI JIS
防腐方法
首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。選擇閥體材料的難處，還在于不能只考慮腐蝕問題，同時必須考慮耐壓耐溫能力，經濟上是否合理，購買是否容易等因素。
其次是采取襯里措施，如襯鉛、襯鋁、襯工程塑料、襯天然橡膠及各種合成橡膠等。如介質條件許可，這倒是一種節約的方法。
再次，在壓力、溫度不高的情況下，用非金屬做閥門主體材料，往往能十分有效地防制腐蝕。
此外，針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
上一篇我們就
卡套式針型閥做了詳細介紹和說明，
沒有了!在下一篇繼續做詳細介紹，如需了解更多我們的信息，請持續關注。
本文由外螺紋針型閥生產廠家鎮江太平洋電氣有限公司于2017-4-20 14:04:42整理發布。
